| SPECIFICHE TECNICHE EPM08 |
|
 |
|
 |
|
| LED |
8 LED RGB + 1 EPM ON + 1 EPM STS (Status) |
| Ingressi analogici/digitali |
|
|
6 ingressi analogici completamente configurabili
(0-5V; 0-12V) registrati a max 500 Hz ognuno
|
|
|
|
|
|
Ingressi digitali pullup/pulldown
|
|
|
| Uscite di potenza |
|
|
1 con diodo in serie con portata fino a 20 A (high side)
|
|
|
|
|
|
1 con portata fino a 25 A (high side)
|
|
|
|
|
|
6 con portata fino a 15 A (high side)
|
|
|
|
|
|
Protetti per: sovratensione, sotto tensione, corto
circuito, sovra corrente, temperatura eccessiva
|
|
|
|
|
|
Tutte le uscite hanno un diodo
di libera circolazione interno
|
|
|
|
|
|
Corrente massima totale: 100 A
|
|
|
| Connettori |
1 connettore AMP + 1 connettore Amphenol Surlok |
| Materiale |
Alluminio anodizzato |
| Dimensioni |
161x100.6x50.6 mm |
| Peso |
370 g |
|
|

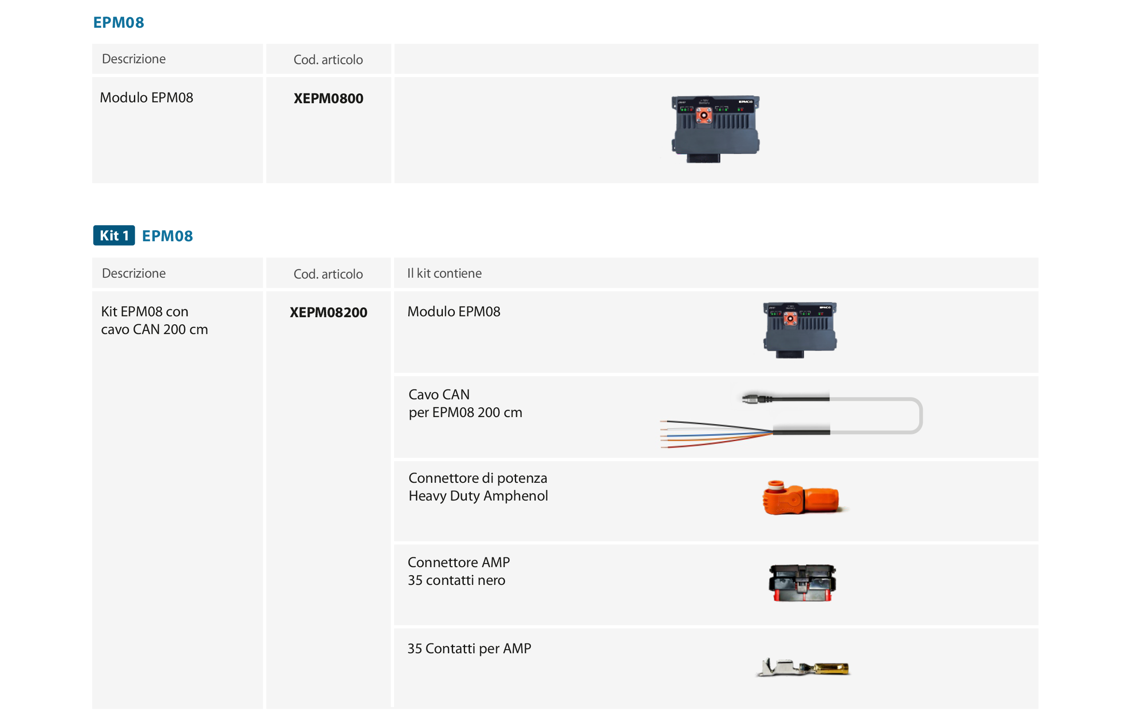

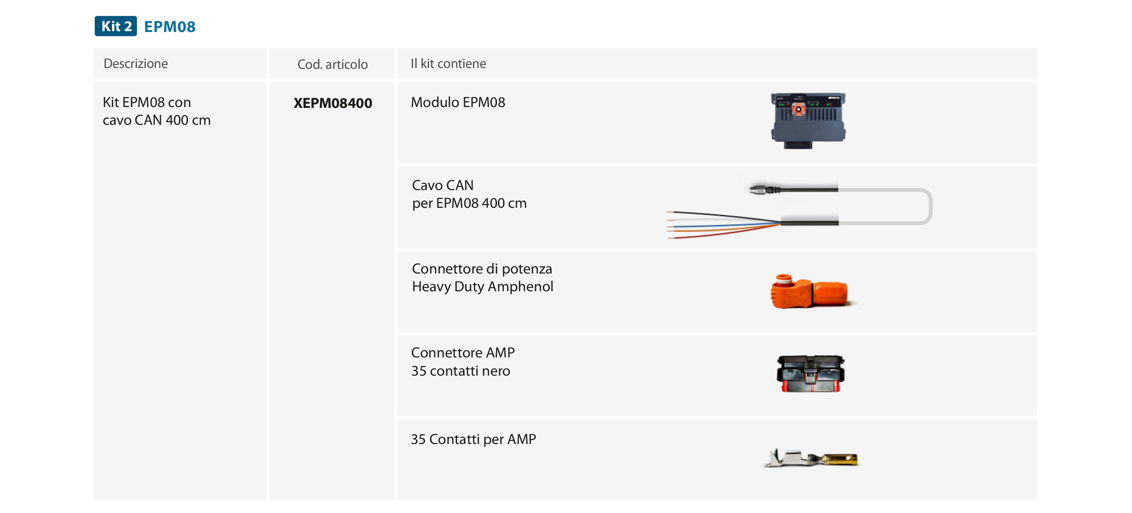

| VERSIONI DISPONIBILI EPM08 |
|
 |
|
 |
|
 |
|
| SPECIFICHE TECNICHE EPM32 |
|
 |
|
 |
|
| LED |
32 LED RGB + 1 EPM ON + 1 EPM STS (Status) |
| Ingressi analogici/digitali |
|
|
12 ingressi
(8 configurabili come analogici o digitali, 4 solo digitali)
|
|
|
|
|
|
Fino a 8 ingressi analogici registrati ad un massimo di 500 Hz ognuno
|
|
|
|
|
|
Ingressi digitali pullup/pulldown
|
|
|
| Uscite di potenza |
|
|
1 con diodo in serie + 3 con portata fino a 20 A
(high side)
|
|
|
|
|
|
12 con portata fino a 15 A (high side)
|
|
|
|
|
|
12 con portata fino a 10 A (high side)
|
|
|
|
|
|
4 con portata fino a 35 A
(high side/half bridge/low side/configurabile)
|
|
|
|
|
|
Protetti per: sovratensione, sotto tensione, corto
circuito, sovra corrente, temperatura eccessiva
|
|
|
|
|
|
Corrente massima totale: 120 A
|
|
|
| Connettori |
2 connettori AMP + 1 connettore Amphenol Surlok |
| Materiale |
Alluminio anodizzato |
| Dimensioni |
234.4 x 95.1 x 49.0 mm |
| Peso |
740 g |
|
|

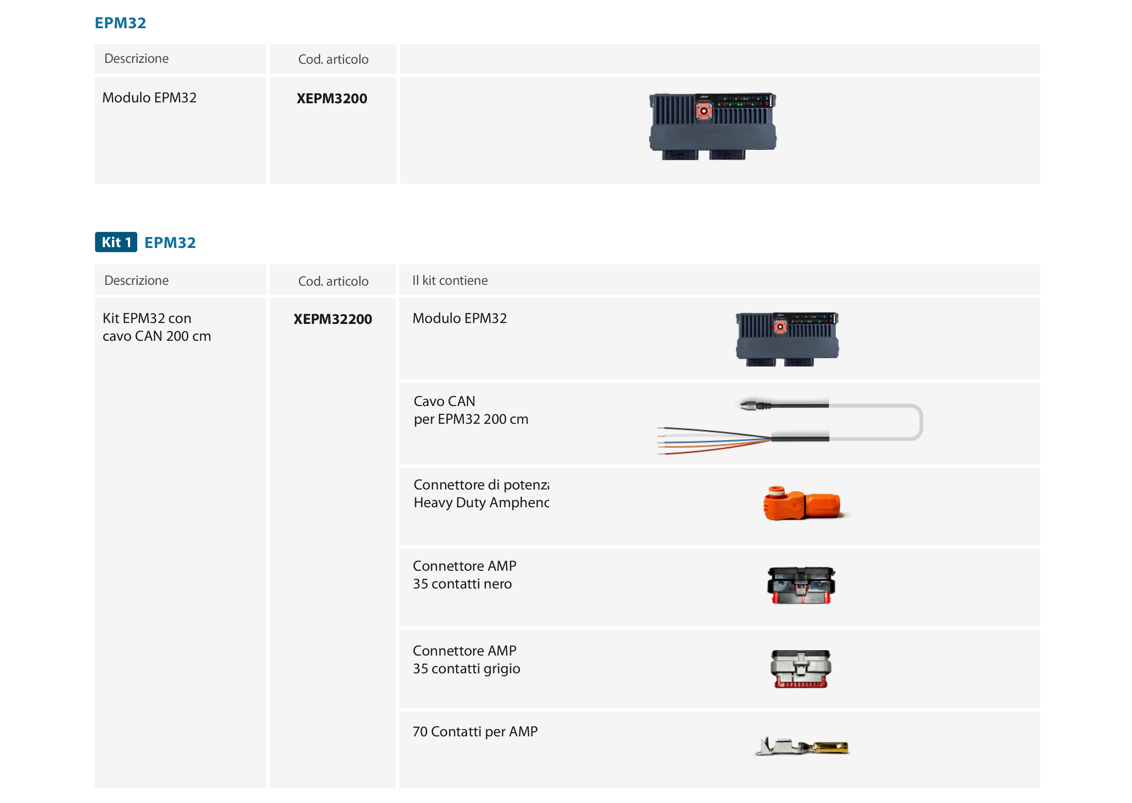

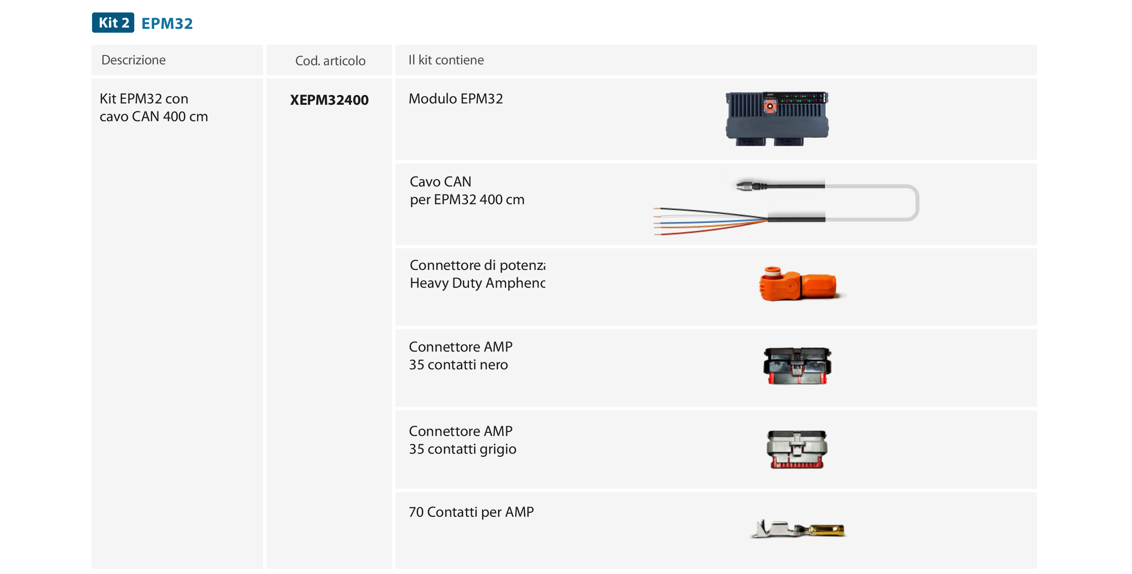

| VERSIONI DISPONIBILI EPM32 |
|
 |
|
 |
|
|
|
|
|
