| DOCUMENTAZIONE |
|
|
|
| SPECIFICHE TECNICHE |
| |
| TAIPAN TAIPAN Y TAIPAN Y V2 TAIPAN K HANDLE BAR SWITCH UC BRIDGE |
|
| TAIPAN |
|
|
|
| SPECIFICHE TECNICHE TAIPAN |
|
AiM ECU Taipan
Modelli compatibili |
Modelli moto |
Brand |
Modello |
Tipo |
Da anno |
A anno |
|
GASGAS |
MC 250F |
Cross |
2021 |
2024 |
MC 450F |
Cross |
2021 |
2024 |
EC 250F |
Enduro |
2021 |
2023 |
EC 350F |
Enduro |
2021 |
2023 |
|
HONDA |
CRF 250R |
Cross |
2019 |
2024 |
CRF 450R |
Cross |
2019 |
2024 |
CRF 450L |
Enduro |
2021 |
2023 |
CRF 450X |
Enduro |
2021 |
2023 |
|
HUSQVARNA |
FC 250 |
Cross |
2019 |
2024 |
FC 350 |
Cross |
2019 |
2024 |
FC 450 |
Enduro |
2019 |
2024 |
FE 250 |
Enduro |
2020 |
2023 |
FE 350 |
Enduro |
2020 |
2023 |
FE 450 |
Enduro |
2020 |
2023 |
FE 501 |
Enduro |
2020 |
2023 |
FS 450 |
Supermoto |
2019 |
2024 |
|
KAWASAKI |
KX 250 |
Cross |
2022 |
2023 |
KX 450 |
Cross |
2019 |
2023 |
| |
|
|
|
| |
|
|
|
|
KTM |
SX-F 250 |
Cross |
2019 |
2024 |
SX-F 350 |
Cross |
2019 |
2024 |
SX-F 450 |
Enduro |
2019 |
2024 |
EXC-F 250 |
Enduro |
2020 |
2023 |
EXC-F 350 |
Enduro |
2020 |
2023 |
EXC-F 450 |
Enduro |
2020 |
2023 |
EXC-F 500 |
Enduro |
2020 |
2023 |
SMR 450 |
Supermoto |
2019 |
2024 |
|
| Caratteristiche aggiuntive rispetto alla ECU di serie: |
2 ingressi analogici 0-5V acquisiti a 1000 Hz ciascuno, potranno essere usati alternativamente
come chiusure a massa |
| Secondo driver iniettore per iniettori ad alta impedenza (12 Ohm) |
| 1 driver Low Side (1A) |
2 CAN Bus uno per calibrazione , uno per le espansioni
(Handlebar Switch AiM, loggers, dash ecc…) |
| Consumi 150 mA |
| Connettori |
1 connettore JST 04T-JWPF-VSLE-S
1 connettore JST 08R-JWPF-VSLE-D
1 connettore JST 04R-JWPF-VSLE-S
1 connettore a 33 pin maschio di serie |
| Scocca |
PA6 + 30% fibra di vetro |
| Dimensioni |
89.4x75.4x29.3 mm |
| Waterproof |
IP67 |
| Peso |
260 g |
|
|
| TAIPAN Y |
|
|
|
|
| SPECIFICHE TECNICHE TAIPAN Y |
|
AiM ECU Taipan Y
Modelli compatibili |
Modelli moto |
Brand |
Modello |
Tipo |
Da anno |
A anno |
|
YAMAHA |
YZ 250 F |
Cross |
2019 |
2023 |
YZ 450 F |
Cross |
2019 |
2022 |
| |
|
|
|
| |
|
|
|
|
| Caratteristiche aggiuntive rispetto alla ECU di serie: |
2 ingressi analogici 0-5V acquisiti a 1000 Hz ciascuno, potranno essere usati alternativamente
come chiusure a massa |
| Secondo driver iniettore per iniettori ad alta impedenza (12 Ohm) |
| 1 driver Low Side (1A) |
2 CAN Bus uno per calibrazione, uno per le espansioni
(Handlebar Switch AiM, loggers, dash ecc…) |
| Consumi 150 mA |
| Connettori |
1 connettore JST 04T-JWPF-VSLE-S
1 connettore JST 08R-JWPF-VSLE-D
1 connettore JST 04R-JWPF-VSLE-S
1 connettore a 33 pin maschio di serie |
| Scocca |
PA6 + 30% fibra di vetro |
| Dimensioni |
73.9x95.1x30.4 mm |
| Waterproof |
IP67 |
| Peso |
230 g |
|
|
| TAIPAN Y V2 |
|
|
|
|
| SPECIFICHE TECNICHE TAIPAN Y V2 |
|
AiM ECU Taipan Y v2
Modelli compatibili |
Modelli moto |
Brand |
Modello |
Tipo |
Da anno |
A anno |
|
YAMAHA |
YZ 250 F |
Cross |
2024
|
YZ 450 F |
Cross |
2023 |
2024 |
| |
|
|
|
| |
|
|
|
|
| Caratteristiche aggiuntive rispetto alla ECU di serie: |
2 ingressi analogici 0-5V acquisiti a 1000 Hz ciascuno, potranno essere usati alternativamente
come chiusure a massa |
| Secondo driver iniettore per iniettori ad alta impedenza (12 Ohm) |
| 1 driver Low Side (1A) |
| 1 CAN bus per calibrazione |
| 2 connettori waterproof ausiliari JST JWPF |
| Consumi 150 mA |
| Connettori |
1 connettore JST 04T-JWPF-VSLE-S
1 connettore JST 08R-JWPF-VSLE-D
1 connettore a 39 pin maschio di serie |
| Scocca |
PA6 + 30% fibra di vetro |
| Dimensioni |
64.5x59x29.5 mm |
| Waterproof |
IP67 |
| Peso |
150 g circa |
|
|
| TAIPAN K |
|
|
|
|
| SPECIFICHE TECNICHE TAIPAN K |
|
AiM ECU Taipan K
Modelli compatibili |
Modelli moto |
Brand |
Modello |
Tipo |
Anno |
|
HUSQVARNA |
TC 250 |
Cross |
2024
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
|
| Caratteristiche aggiuntive rispetto alla ECU di serie: |
| 2 ingressi analogici 0-5V acquisiti a 1000 Hz ciascuno, potranno essere usati alternativamente
come chiusure a massa |
| 1 driver Low Side (1A) |
| 1 CAN bus per calibrazione |
| IMU |
| Pitch/Roll |
| Consumi 150 mA |
| Connettori |
1 connettore JST 04T-JWPF-VSLE-S
1 connettore JST 08R-JWPF-VSLE-D
1 connettore 64 pin maschio |
| Scocca |
PA6 + 30% fibra di vetro + cover in EPDM |
| Dimensioni |
112x100x40.8 mm |
| Peso |
390 g approx |
| Waterproof |
IP67 |
|
|

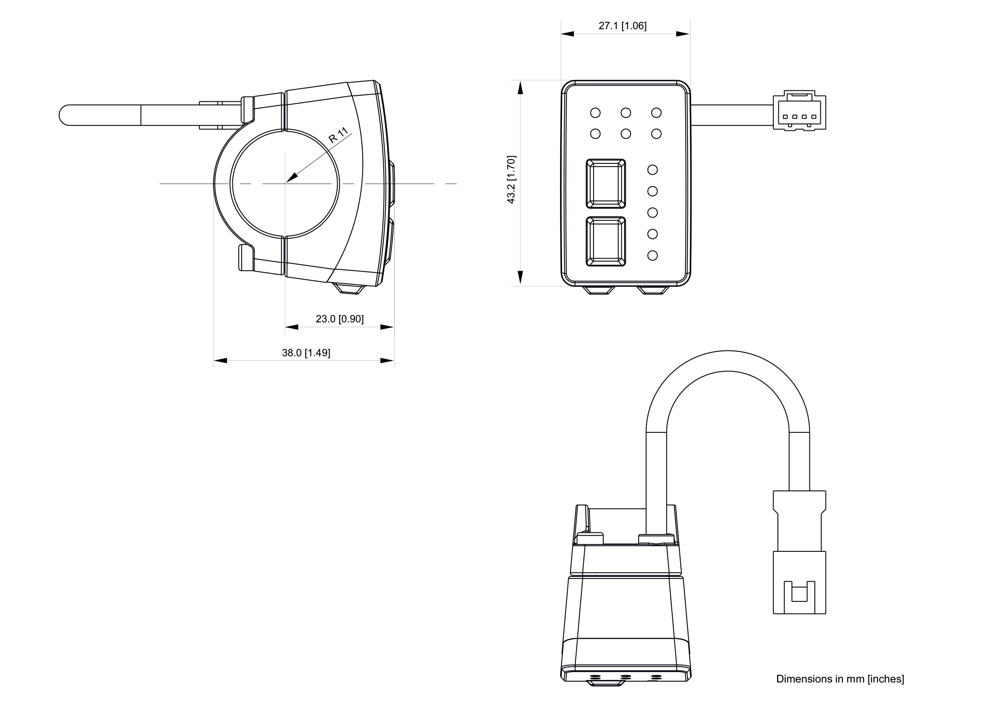

| HANDLE BAR SWITCH |
|
|
|
| SPECIFICHE TECNICHE HANDLE BAR SWITCH |

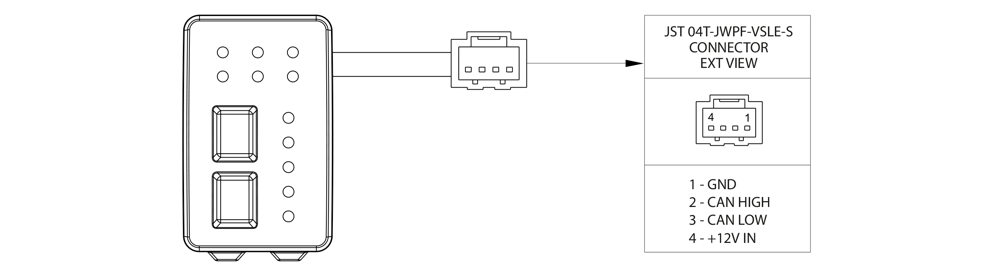

| Connettore JST impermeabile per comunicazione CAN bus |
| Connettore |
1 connettore JST 04T-JWPF-VSLE-S |
| Scocca |
PA6 + 30% fibra di vetro |
| Dimensioni |
47.3x24.9x48.1 mm |
| Waterproof |
IP67 |
| Peso |
70 g |
|
|
| UC BRIDGE |
|
|
|
|
| SPECIFICHE TECNICHE UC BRIDGE |
| Connettori |
1 connettore USB connection per PC
1 connettore impermeabile JST 04R-JWPF-VSLE-S per comunicazioni CAN |
| Scocca |
PA6 + 30% fibra di vetro |
| Dimensioni |
103.5x45.3x18.1 mm |
| Waterproof |
IP65 |
| Peso |
80 g |
|
|
