Il converter compatto da analogico a CAN |
|
|
|
ACC3 è disponibile in due versioni: |
|
|
|
|
|
|
|
| Collegabile a |
|
Device AiM* |
|
Altri device |
| Canali analogici |
|
4 canali completamente configurabili, 200 Hz ognuno: TC, TR, 0÷5 V, 0÷12 V |
| Ingressi velocità |
|
2 (AN3-AN4), frequenza max 10 kHz, pull-up interno per ingresso open drain/collector |
| Alimentazione esterna |
|
9÷15 V |
| Connessioni |
|
1 Binder analogico 8 pin Binder 712
+ 1 Binder AiM CAN 5 pin 712 |
|
1 Binder analogico 8 pin 712
+ 1 Binder USB CAN 7 pin 712 |
| Materiale |
|
PA6 30% glass |
| Dimensioni |
|
44.0 x 38.0 x 19.8 mm |
| Peso |
|
50 g |
| Waterproof |
|
IP65 |
|
|
|
|
|
|
|
* Non compatibile con MXL2, MXS e MXG. |
|
|
|
ACC3 e ACC3 Open gestiscono fino a 4 ingressi analogici
ad una frequenza massima di 200 Hz ognuno: |
|
 |
Termocoppie |
|
|
Termoresistenze |
|
|
0÷5 V |
|
|
0÷12 V |
|
|
| INGRESSI VELOCITA' |
|
Entrambe i converter presentano 2 ingressi velocità
ad una frequenza massima di 10 kHz. |
|

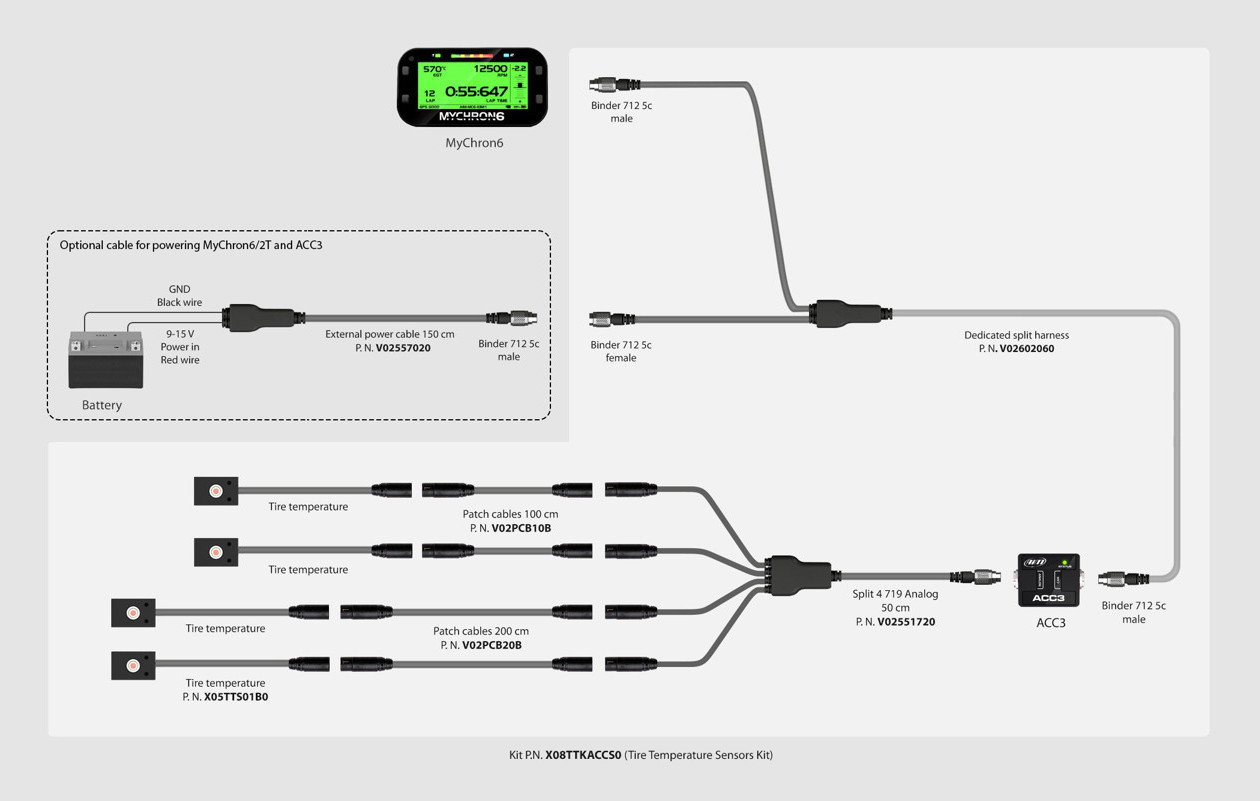

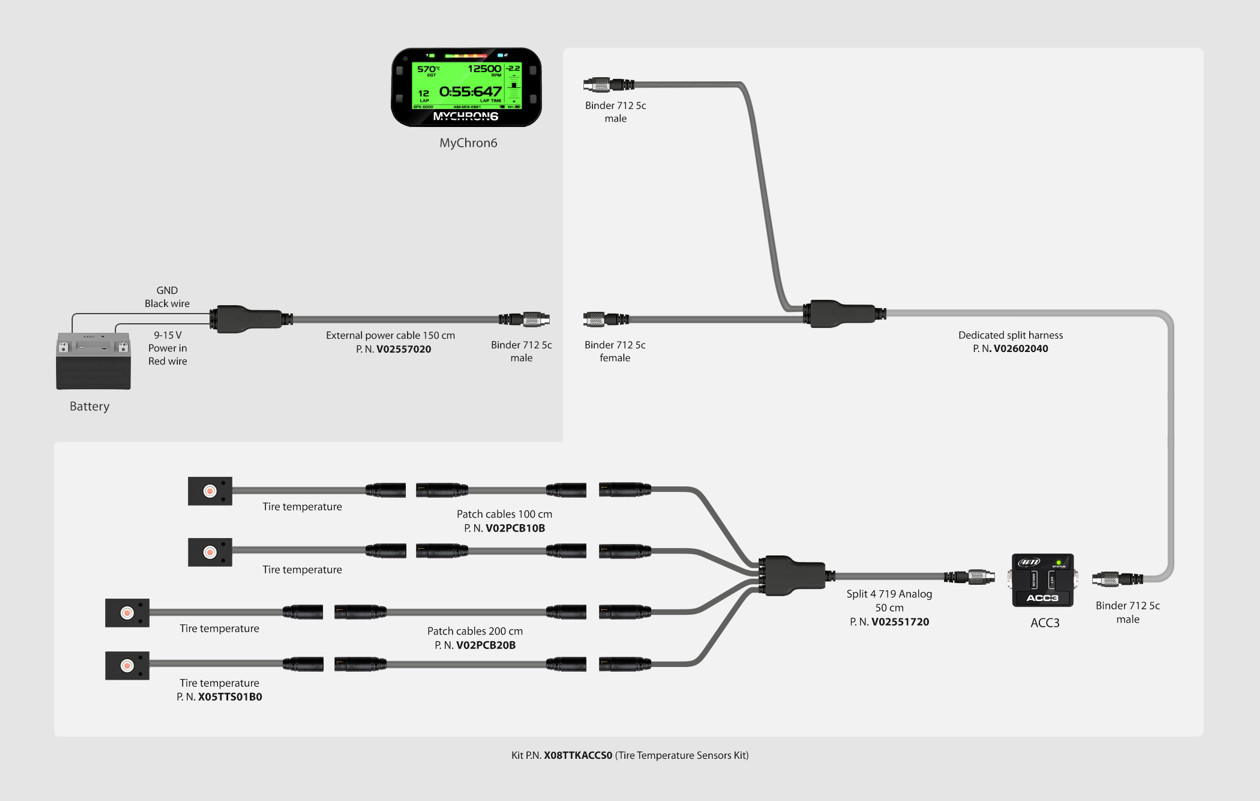

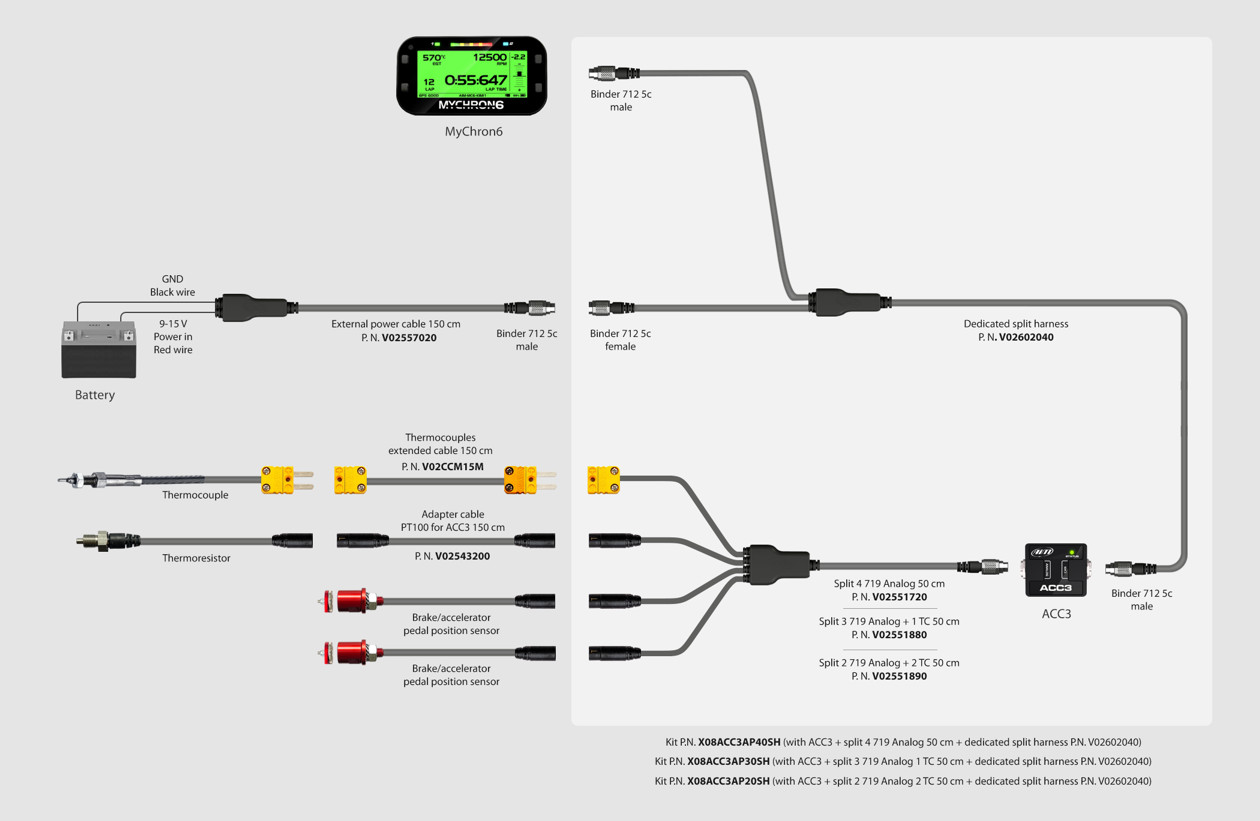

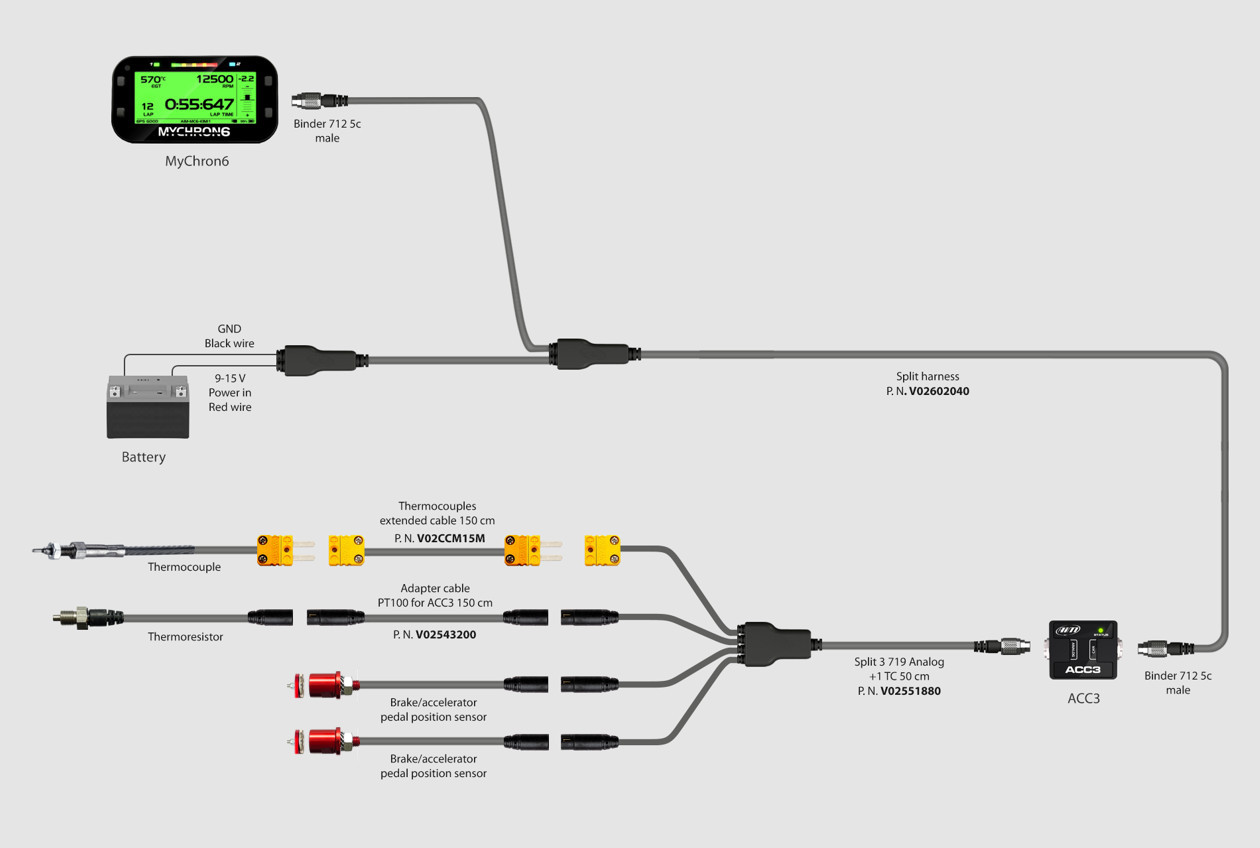

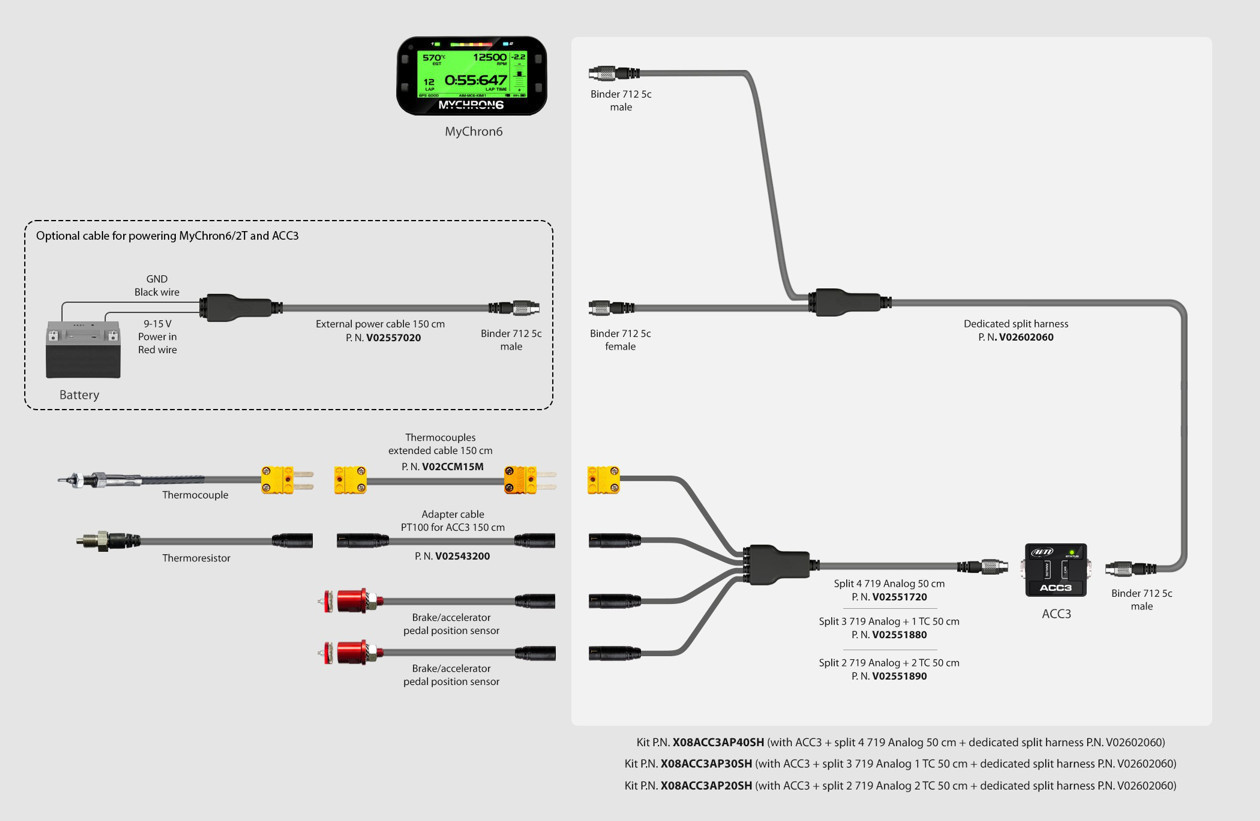

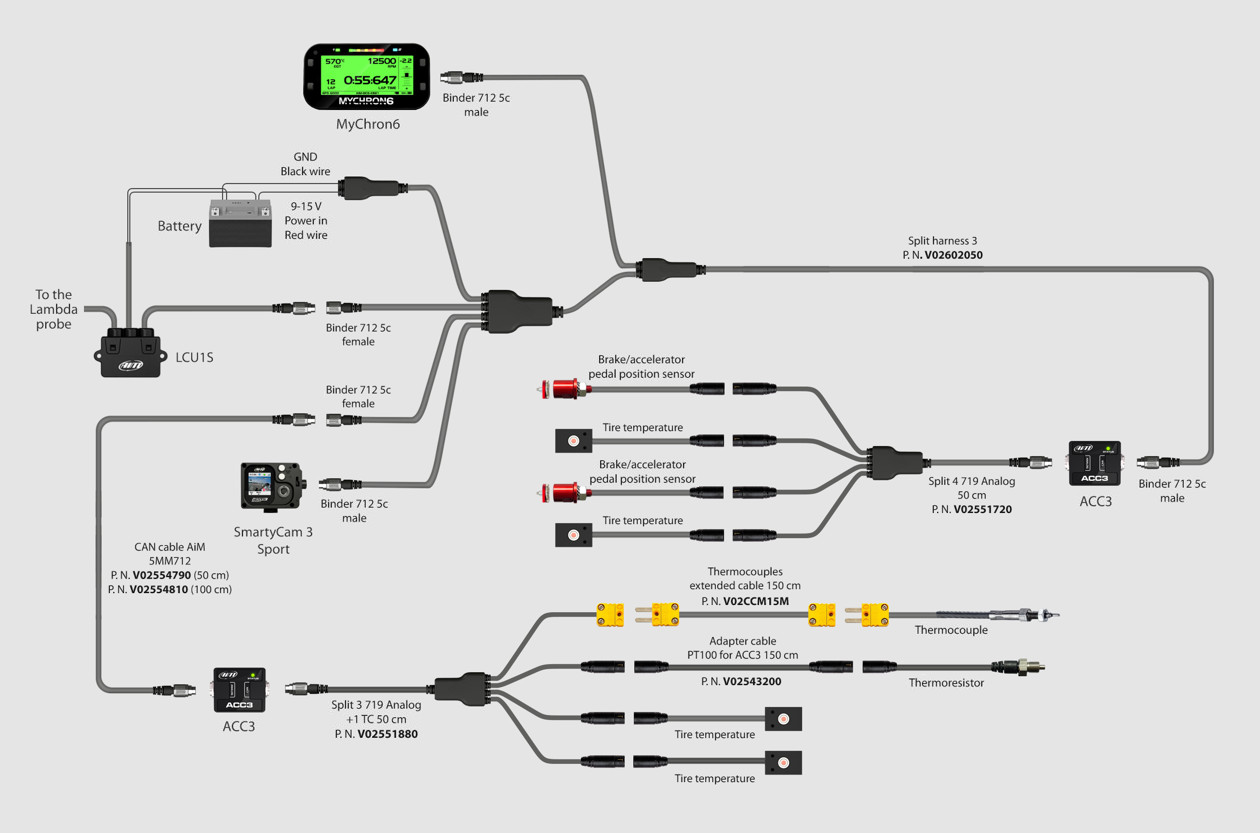

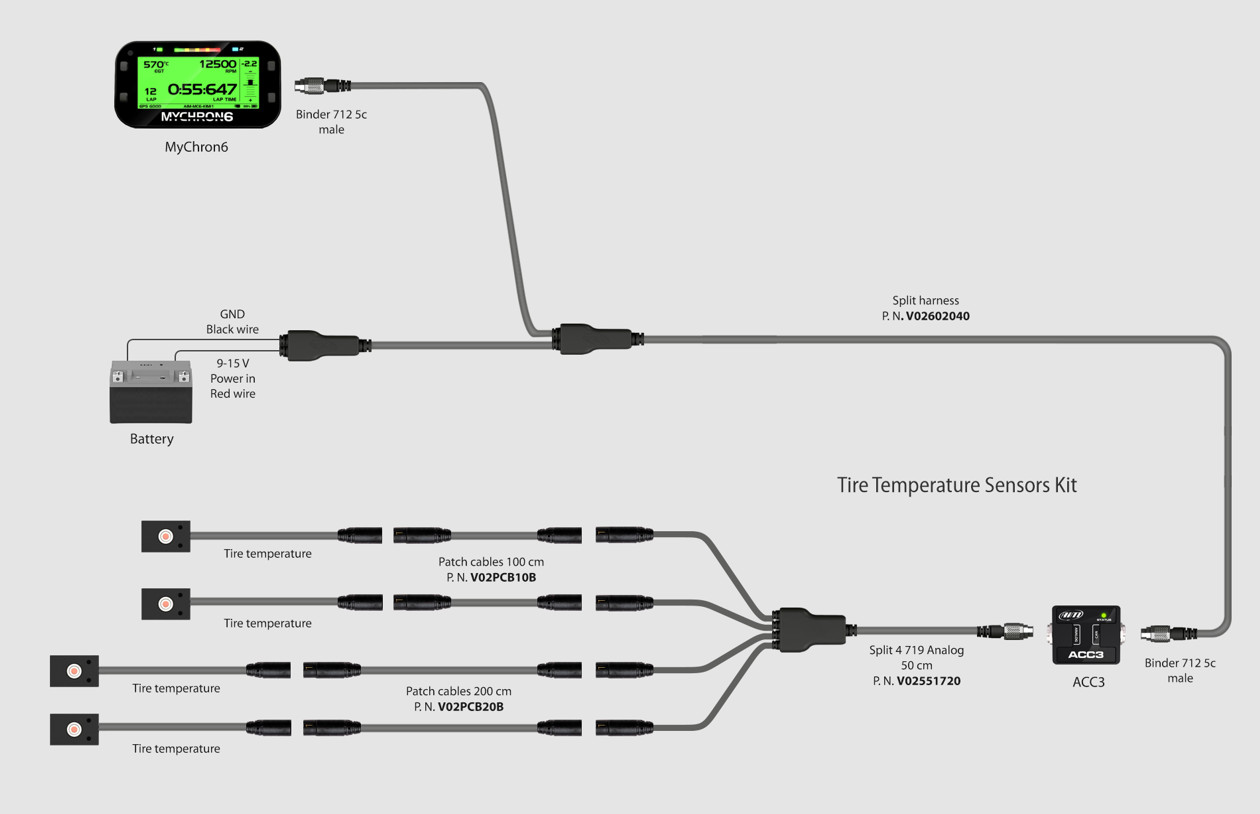

| COLLEGAMENTO DEI SENSORI |
|
Possono gestire svariati tipi di sensori, dalle termocoppie
ai sensori con output 0÷12V.
Si prega di notare che le termocoppie richiedono cavi compensati dedicati, quindi sono disponibili diversi kit
e diversi cablaggi e cavi. |
|
|
 |
| |
|
|
|
|
| CONFIGURAZIONE DEI CANALI |
|
|
|
|
|
|
Una volta scelto il corretto cablaggio tra quelli disponibili, è possibile configurare i canali in base al tipo di sensore che si collega ai converter.
ACC3 e ACC3 Open supportano fino a quattro termocoppie di tipo K per la gestione delle temperature. |
|
|
|
|
|
|
VERSIONE ACC3 OPEN |
|
| FACILE CONFIGURAZIONE |
|
| Ogni dispositivo Open può essere connesso al PC con il cavo USB dedicato: |
|
|
|
|
|
|
|
ACC3 Open consente di creare un CAN output per comunicare con dispositivi esterni. È possibile impostare: bit rate protocol, field messages e CAN payload details.
Il converter può essere utilizzato anche come espansione AiM, senza problemi o limitazioni. |
|
|
 |
|
|
|
|
|
|
|
ACC3 e ACC3 Open possono essere connessi ai sensori Eclipse.
Tutti i dati acquisiti dai potenziometri lineari possono essere gestiti con il nuovo tool di analisi sospensioni incluso in RaceStudio 3, il software di analisi della performance ancora più completo. |
|
 |
|
|
 |
|
Clicca sull'immagine per ingrandire |
|
|
|
|
|
|
| SEMINARI ONLINE GRATUITI DI ROGER CADDELL |
|
|
|
|
|
|

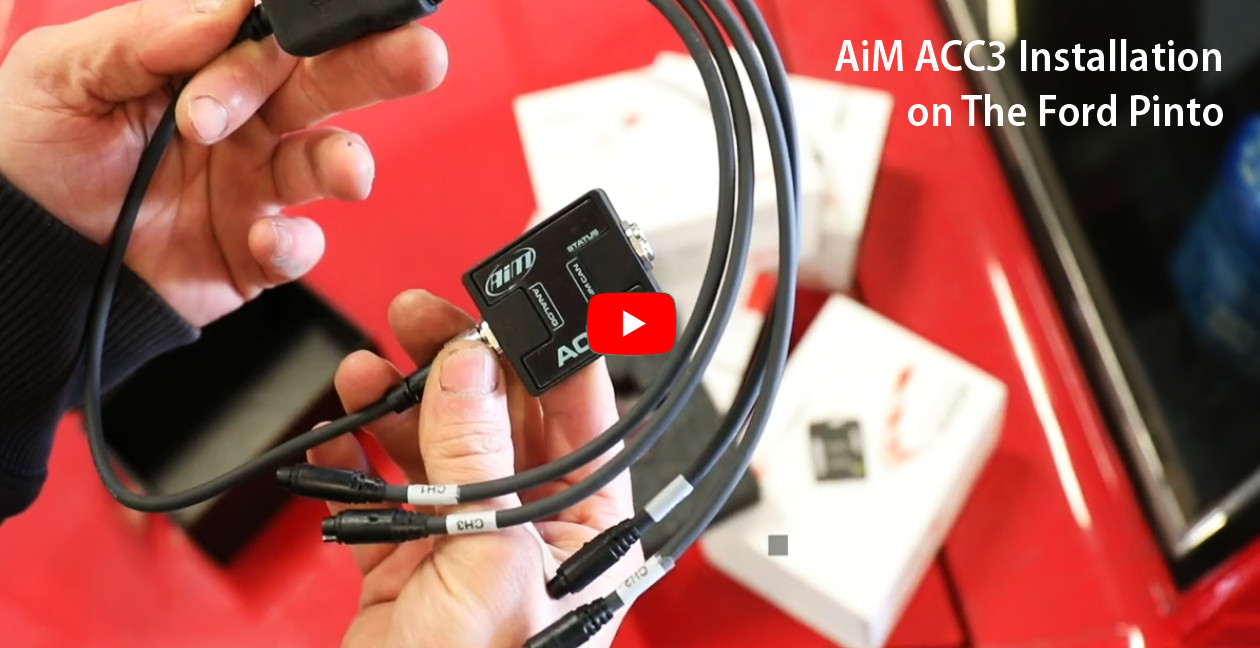

| Segui il webinar gratuito di Roger Caddell (in lingua inglese) sull'ACC, la prima versione di ACC3. |
| L'ospite del webinar è stata Chloé Lerin, ingegnere Data Racing vincitrice del MotoAmerica series. |
|
|
|
| Segui il webinar gratuito di Roger Caddell (in lingua inglese) sui prodotti Open. |
| Gli ospiti del webinar sono stati Bryc Talley, AiM Sports Technician, e Robbie Yeoman, AiM Sports Chief Tech Officer. |
|
|
|
| Puoi seguire TUTTI i webinar di Roger Caddell e molto altro su AiM Sports YouTube page. |
|
|
 |
|
|
|
|
